Điều kiện để IC hoạt động và xuất xung PWM (Power-On Sequencing)
Quá trình khởi động nguồn (Power-on sequence) của IC chỉ được bắt đầu để xuất xung PWM khi tất cả các điều kiện sau đây được thỏa mãn đồng thời:
-
Nguồn Vcc đủ áp: Điện áp cấp vào chân VCC (+3.3V) phải vượt qua ngưỡng bảo vệ thấp áp UVLO (Under-Voltage Lockout).
-
Nguồn đầu vào hệ thống đủ áp: Điện áp cảm biến tại chân VINSEN phải vượt qua ngưỡng Vin UVLO. ( chân này kiểm tra 12v vào drmos , có 2 - 3 trở chia áp về , sai đường này là ko mở VCORE dù các phase pass )
-
Nguồn phụ đủ áp (nếu có sử dụng): Điện áp cảm biến tại chân VAUXSEN phải vượt qua ngưỡng VAUXSEN UVLO.
-
Có lệnh cho phép chạy: Chân ENABLE phải ở trạng thái mức logic CAO.
-
Không bị chạm chập hay quá nhiệt: Khu vực ổn áp (VR) không được có bất kỳ lỗi nào đang kích hoạt (bao gồm: Quá dòng - OCP, Quá áp - OVP, Quá nhiệt - OTP, hoặc Thấp áp - UVP).
-
Tải cấu hình không bị lỗi: Quá trình chuyển dữ liệu cấu hình từ bộ nhớ MTP nội bộ sang các thanh ghi hoạt động phải diễn ra thành công mà không có lỗi chẵn lẻ (parity error / CRC error).

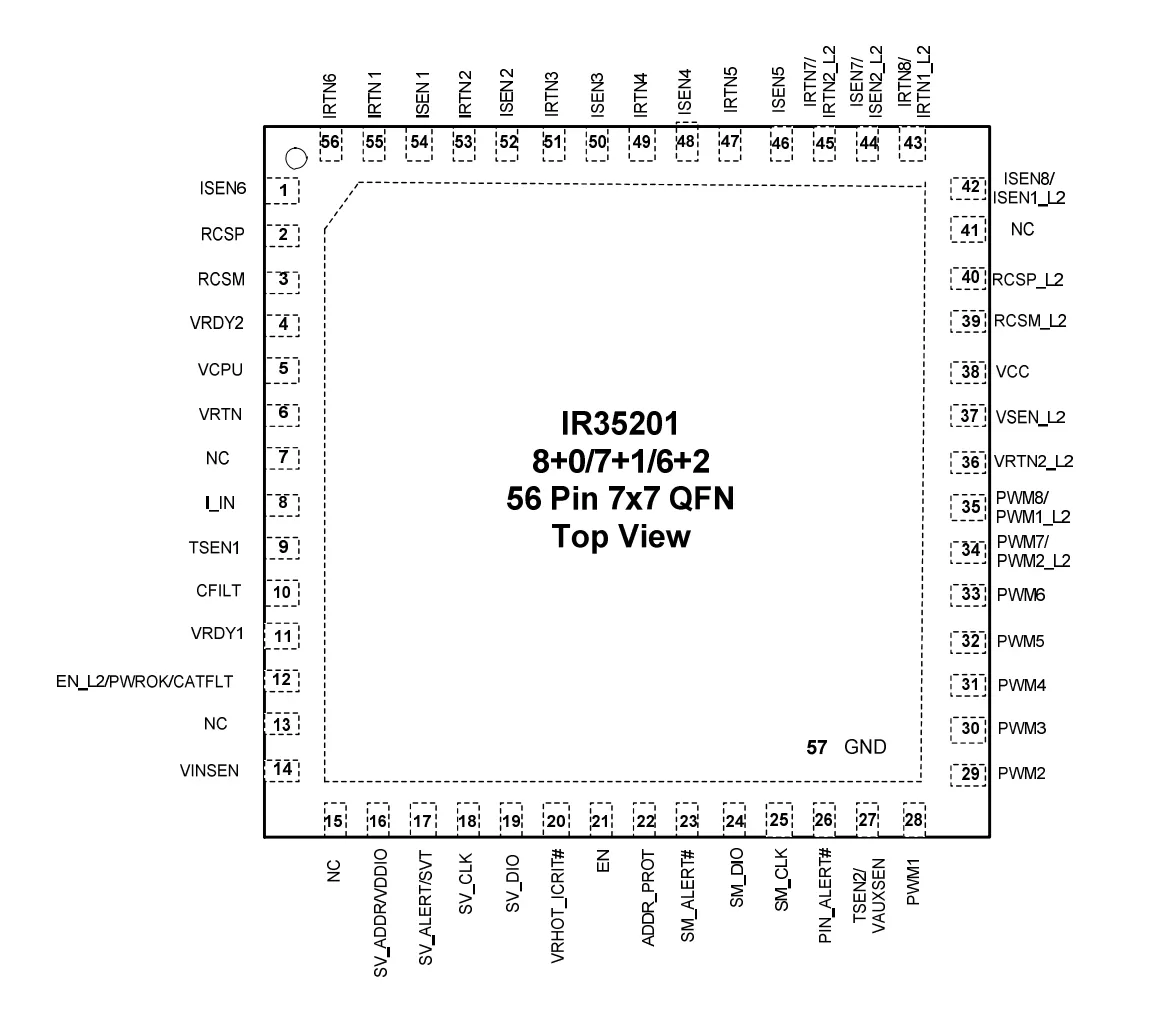

Dưới đây là danh sách chức năng cụ thể của từng chân trên IC IR35201 theo thứ tự từ chân 1 đến chân cuối cùng (chân 57) dựa vào sơ đồ và tài liệu nhà sản xuất:
-
Chân 1 (ISEN6): Đầu vào cảm biến dòng điện cực dương (+) của pha 6. Nếu không sử dụng thì nối trực tiếp xuống Mass (GND).
-
Chân 2 (RCSP): Đầu vào cực dương (+) để kết nối với mạng điện trở bên ngoài nhằm thiết lập độ dốc load-line, băng thông và bù nhiệt cho nhánh Loop 1.
-
Chân 3 (RCSM): Đầu vào cực âm (-) để kết nối với mạng điện trở bên ngoài thiết lập load-line cho Loop 1.
-
Chân 4 (VRDY2): Chân báo trạng thái "Voltage Regulator Ready" (Ổn áp sẵn sàng) cho nhánh Loop 2.
-
Chân 5 (VSEN): Chân cảm biến điện áp đầu ra trực tiếp tại tải của Loop 1.
-
Chân 6 (VRTN): Chân cảm biến điện áp Mass (Ground) trả về tại tải của Loop 1.
-
Chân 7 (NC): Bỏ trống, không kết nối.
-
Chân 8 (I_IN): Đầu vào nhận tín hiệu dòng điện hệ thống (từ 0V đến 1.25Vdc) tương ứng với mức dòng tối đa 62.5A.
-
Chân 9 (TSEN1): Đầu vào cảm biến nhiệt độ cho Loop 1 (kết nối với điện trở nhiệt NTC hoặc tín hiệu nhiệt từ IC PowIRstage).
-
Chân 10 (CFILT): Chân cấp nguồn lọc 1.8V cho mạch nội bộ IC (cần gắn tụ 1µF xuống mass).
-
Chân 11 (VRDY1): Chân báo trạng thái "Voltage Regulator Ready" (Ổn áp sẵn sàng) cho Loop 1.
-
Chân 12 (EN_L2 / PWROK / CAT_FLT): Chân đa chức năng: có thể làm chân Enable cho Loop 2, chân báo tín hiệu Power OK của bus SVI, hoặc chân xuất tín hiệu lỗi nghiêm trọng (Catastrophic Fault).
-
Chân 13 (PGOOD): Chân báo hiệu nguồn tốt (Power Good).
-
Chân 14 (VINSEN): Cảm biến đo điện áp nguồn đầu vào (thường từ 4.5V đến 13.2V) để IC nhận biết nguồn cấp.
-
Chân 15 (NC): Bỏ trống, không kết nối.
-
Chân 16 (SV_ADDR / VDDIO): Thiết lập địa chỉ SVID thông qua điện trở nối mass hoặc nhận điện áp VDDIO tham chiếu cho bus SVID.
-
Chân 17 (SV_ALERT# / SVT): Chân cảnh báo SVID cho CPU (với hệ thống Intel) hoặc chân xuất dữ liệu Telemetry (với hệ thống AMD).
-
Chân 18 (SV_CLK): Đầu vào nhận xung nhịp (Clock) của giao tiếp Serial VID từ CPU.
-
Chân 19 (SV_DIO): Đường truyền tải dữ liệu hai chiều (Data I/O) của giao tiếp Serial VID.
-
Chân 20 (VRHOT_ICRIT#): Chân cảnh báo kéo xuống mức thấp khi nhiệt độ hoặc dòng điện vượt ngưỡng lập trình.
-
Chân 21 (EN): Chân Enable, nhận lệnh ở mức CAO để bật khối ổn áp.
-
Chân 22 (ADDR_PROT): Chân thiết lập địa chỉ giao tiếp I2C, đồng thời làm logic để bật/tắt chức năng bảo vệ bus dữ liệu.
-
Chân 23 (SM_ALERT#): Chân tín hiệu cảnh báo của bus I2C/SMBus/PMBus.
-
Chân 24 (SM_DIO): Đường dữ liệu hai chiều của chuẩn I2C/SMBus/PMBus.
-
Chân 25 (SM_CLK): Đường xung nhịp (Clock) cho bus I2C/SMBus/PMBus.
-
Chân 26 (PIN_ALERT#): Chân báo động kéo xuống mức thấp khi công suất đầu vào vượt ngưỡng cài đặt.
-
Chân 27 (TSEN2 / VAUXSEN): Có thể đo nhiệt độ cho nhánh Loop 2, hoặc làm cảm biến điện áp nguồn phụ (VDD của IC driver).
-
Chân 28 đến 33 (PWM1 - PWM6): Các chân xuất xung PWM điều khiển các pha tương ứng từ số 1 đến 6.
-
Chân 34 (PWM7 / PWM2_L2): Xuất xung PWM cho pha 7 (nếu dùng chung trên Loop 1) hoặc làm chân PWM pha 2 cho nhánh Loop 2.
-
Chân 35 (PWM8 / PWM1_L2): Xuất xung PWM cho pha 8 (nếu dùng chung trên Loop 1) hoặc làm chân PWM pha 1 cho nhánh Loop 2.
-
Chân 36 (VRTN_L2): Cảm biến điện áp Mass trả về tại tải của Loop 2.
-
Chân 37 (VSEN_L2): Cảm biến điện áp đầu ra trực tiếp tại tải của Loop 2.
-
Chân 38 (VCC): Đầu vào nguồn nuôi 3.3V cấp cho bản thân IC IR35201 hoạt động.
-
Chân 39 (RCSM_L2): Cực âm (-) của mạng điện trở thiết lập load-line cho Loop 2.
-
Chân 40 (RCSP_L2): Cực dương (+) của mạng điện trở thiết lập load-line cho Loop 2.
-
Chân 41 (NC): Bỏ trống, không kết nối.
-
Chân 42 (ISEN1_L2 / ISEN8): Cảm biến dòng điện dương (+) pha 1 của Loop 2 hoặc pha số 8 của Loop 1.
-
Chân 43 (IRTN1_L2 / IRTN8): Cảm biến dòng điện âm (-) tương ứng với pha ở chân 42.
-
Chân 44 (ISEN2_L2 / ISEN7): Cảm biến dòng điện dương (+) pha 2 của Loop 2 hoặc pha số 7 của Loop 1.
-
Chân 45 (IRTN2_L2 / IRTN7): Cảm biến dòng điện âm (-) tương ứng với pha ở chân 44.
-
Chân 46 (ISEN5): Cảm biến dòng cực dương (+) của pha 5.
-
Chân 47 (IRTN5): Cảm biến dòng cực âm (-) của pha 5.
-
Chân 48 (ISEN4): Cảm biến dòng cực dương (+) của pha 4.
-
Chân 49 (IRTN4): Cảm biến dòng cực âm (-) của pha 4.
-
Chân 50 (ISEN3): Cảm biến dòng cực dương (+) của pha 3.
-
Chân 51 (IRTN3): Cảm biến dòng cực âm (-) của pha 3.
-
Chân 52 (ISEN2): Cảm biến dòng cực dương (+) của pha 2.
-
Chân 53 (IRTN2): Cảm biến dòng cực âm (-) của pha 2.
-
Chân 54 (ISEN1): Cảm biến dòng cực dương (+) của pha 1.
-
Chân 55 (IRTN1): Cảm biến dòng cực âm (-) của pha 1.
-
Chân 56 (IRTN6): Cảm biến dòng cực âm (-) của pha 6.
-
Chân 57 (PAD - GND): Tấm đồng tản nhiệt dưới gầm IC, đóng vai trò là đường Ground (Mass) tham chiếu chính cho toàn bộ IC và phải được hàn dính xuống bo mạch.
-
