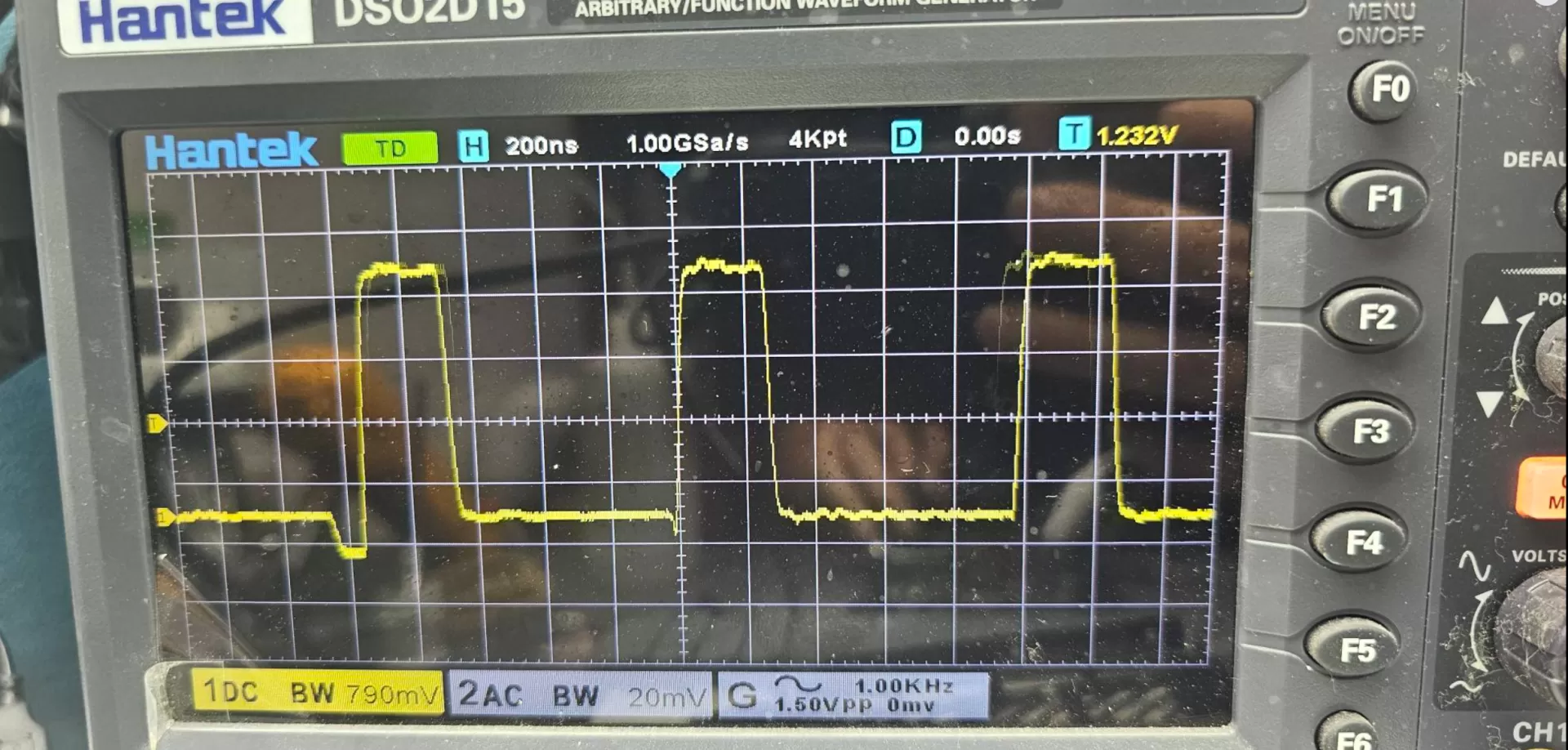

Dạng sóng chuẩn trên 1v8 của 6600 series đối với VGA xuất hình :

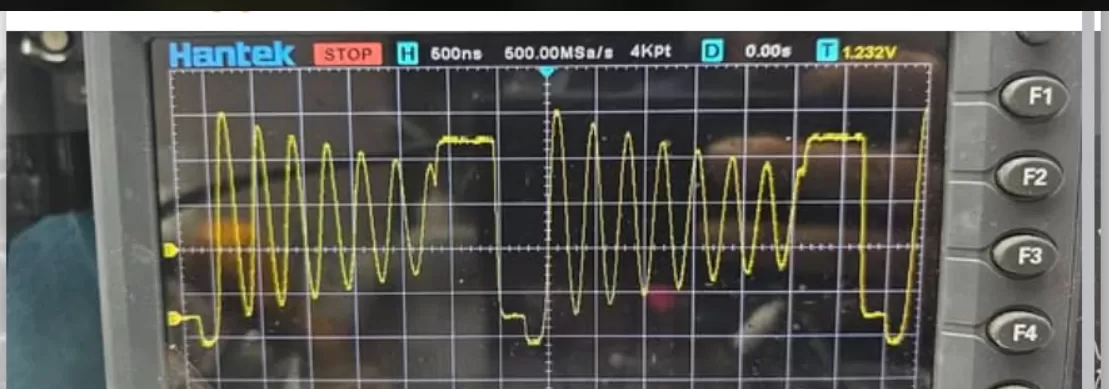

Dạng sóng chuẩn của 0.75v trên AMD :

Các VRAM VCORE 0.9 đều mở vuông dốc đứng đẹp

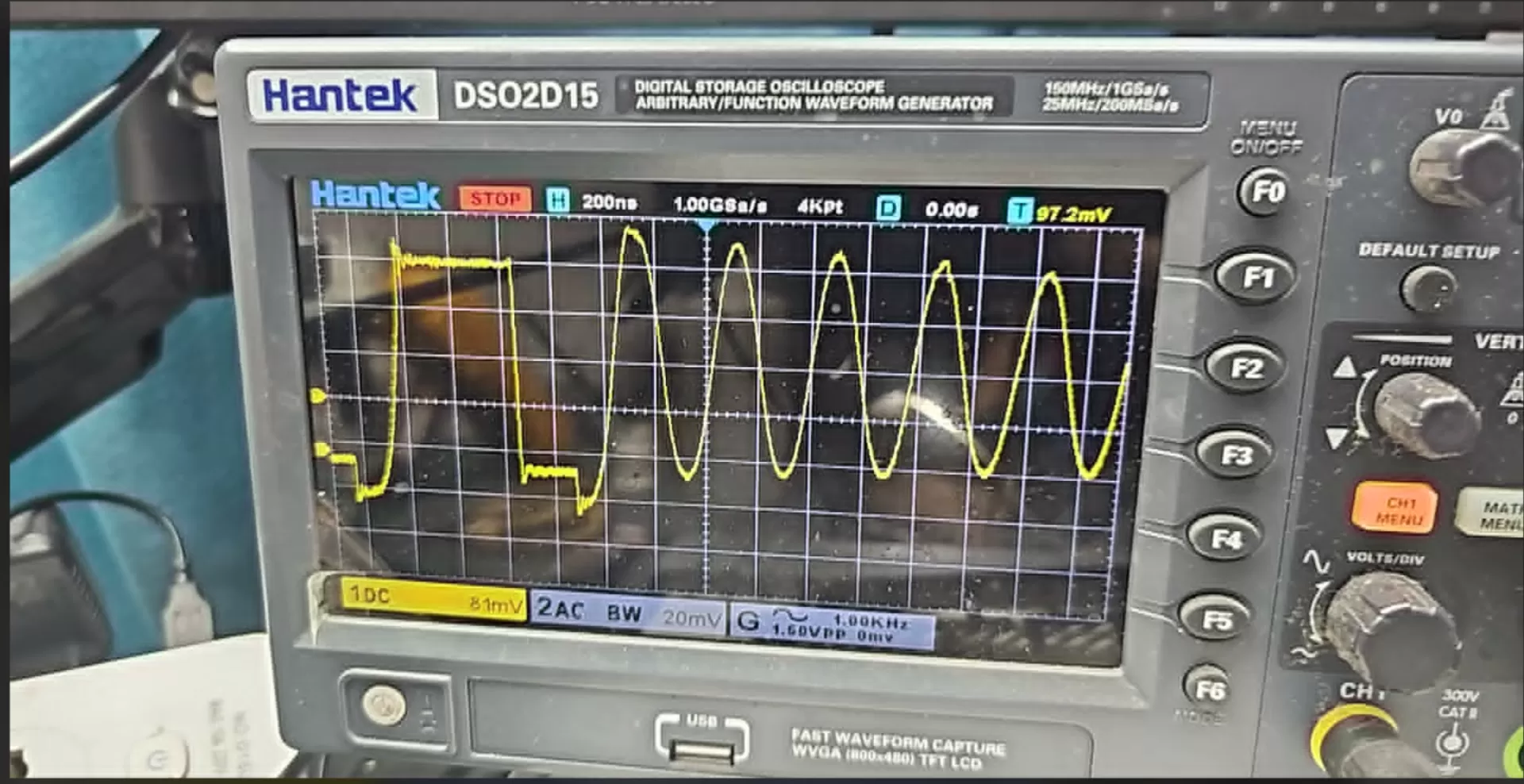

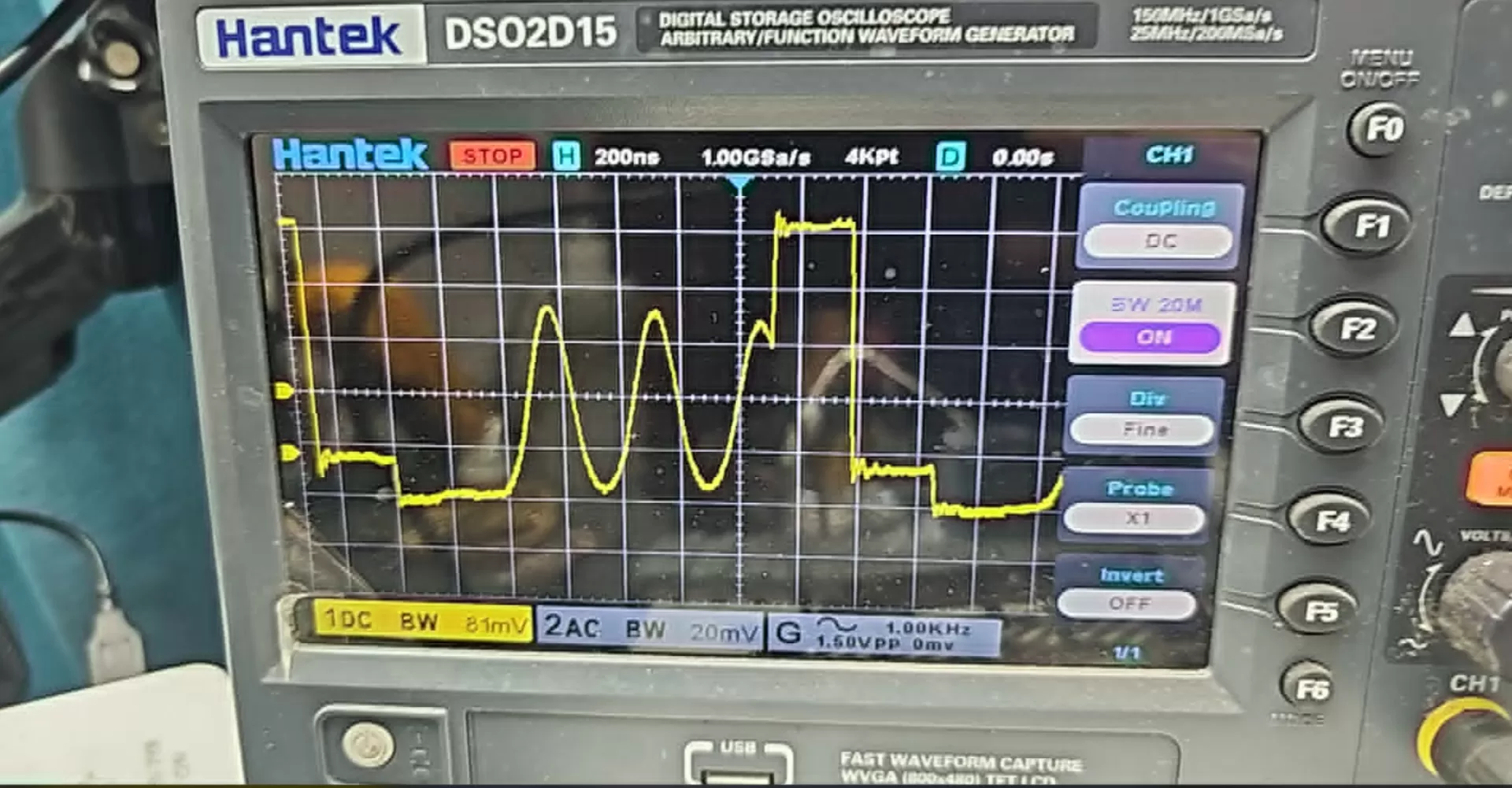

Lưu ý dạng sóng dưới đây không phải là dạng sóng lỗi ! Đây là dạng sóng khi tải không hoạt động gặp trong trường hợp tất cả các nguồn đủ nhưng chưa có Thạch anh giao dộng .

Dạng sóng này rất có thể KHÔNG PHẢI LÀ LỖI.

Đây là "bức tranh" kinh điển của IC nguồn đang hoạt động ở chế độ PFM (Pulse Frequency Modulation) / DCM (Discontinuous Conduction Mode) khi card đang ở trạng thái không tải hoặc tải cực nhẹ.
