AMD 5600/5700 lỗi chạy sập không quay quạt

Tình trạng chạy 2 - 3 tiếng sập - quạt ko quay hoặc kích thì đủ nguồn nhưng lúc thì lên quay quạt , lúc thì không quay quạt ko lên luôn

=> lúc ko lên hoặc lúc chạy sập nguồn còn đủ nhưng đo mất tín hiệu reset báo về GPU

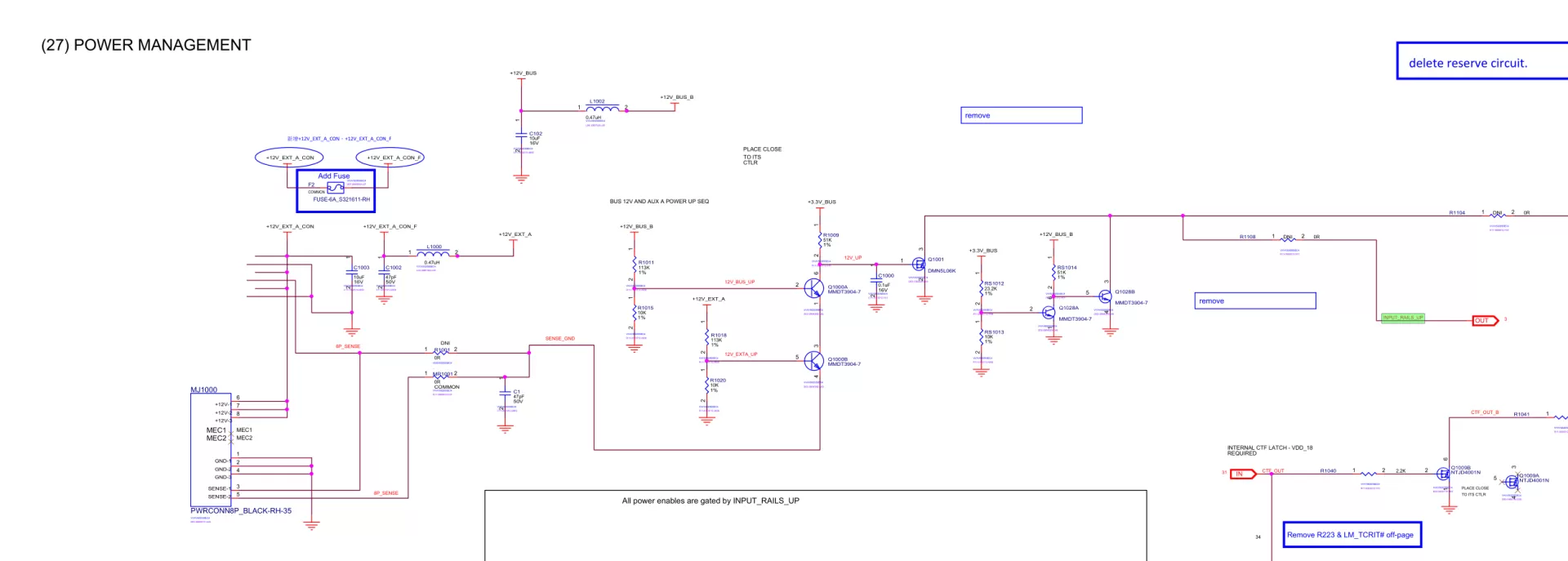

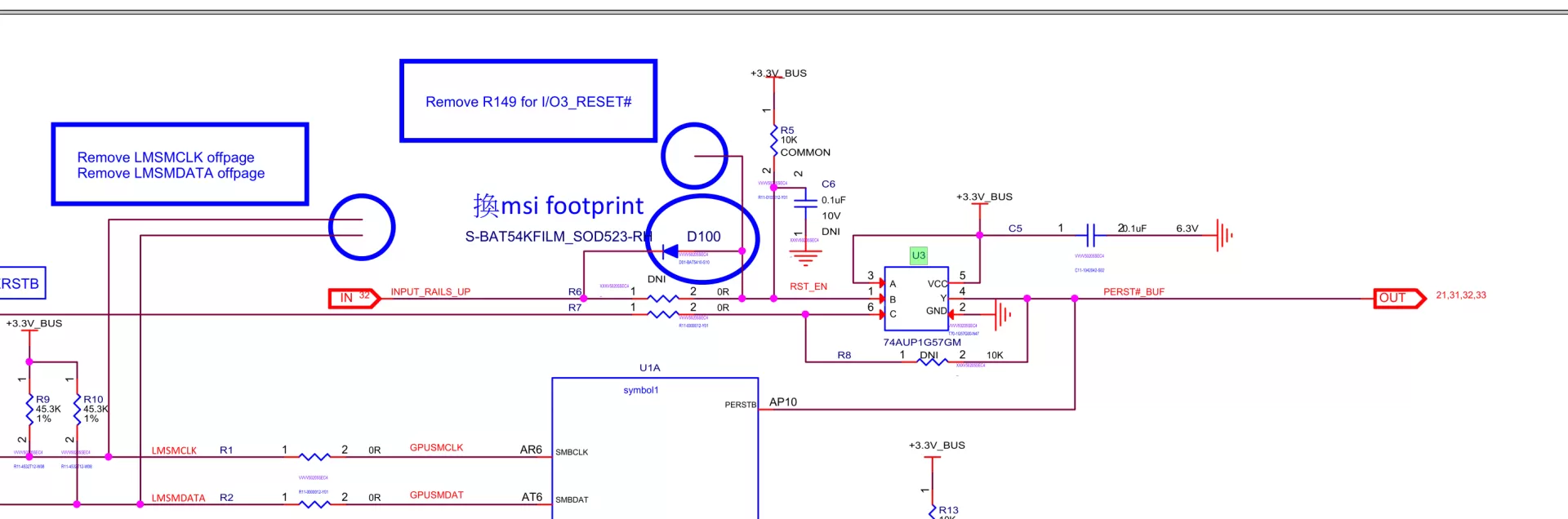

Sập đo chân 1 ( input rails_up ) chỉ còn 0.8v ( đúng là phải 3v3 ) gần như là điều kiện chung vs chân 6 từ main để IC báo perst#_buf ok

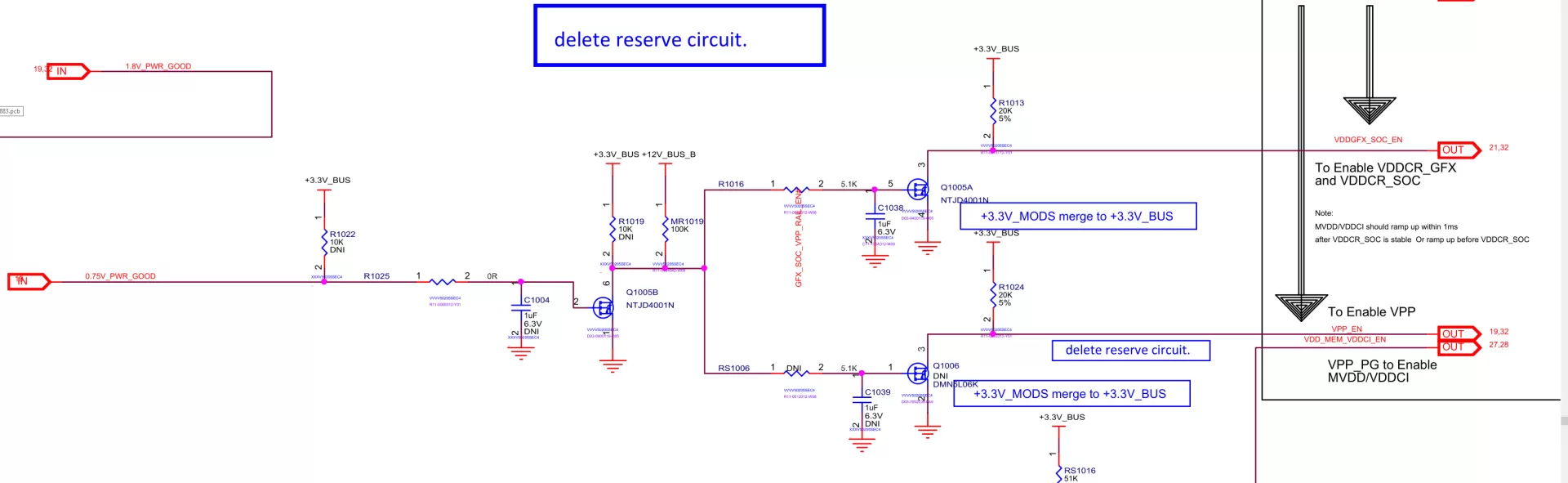

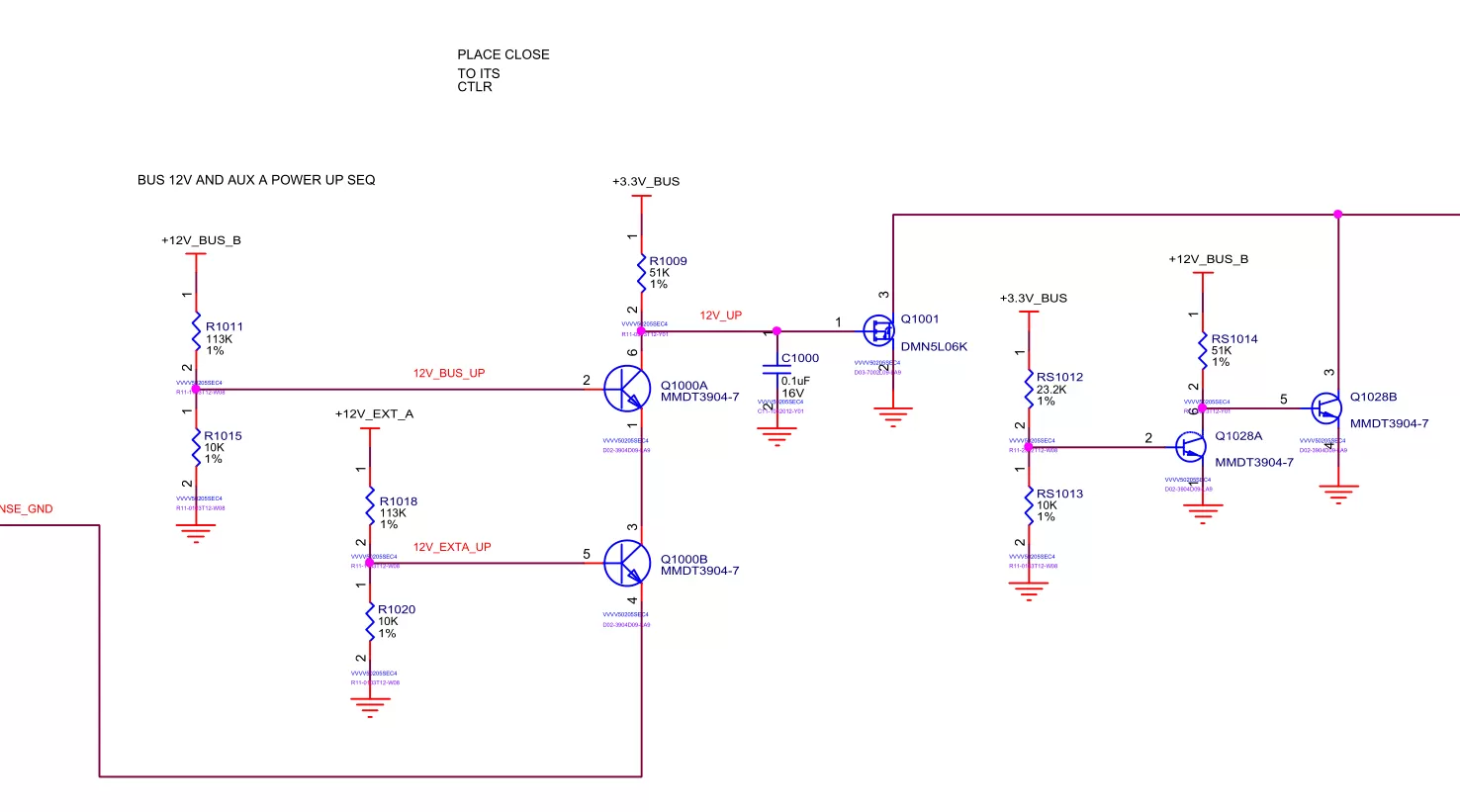

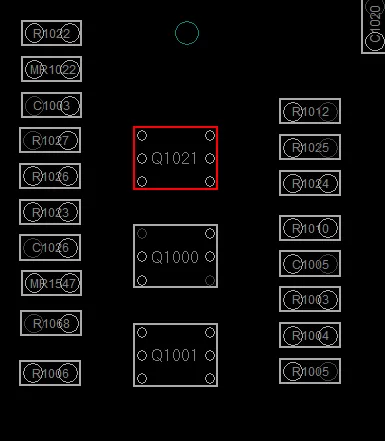

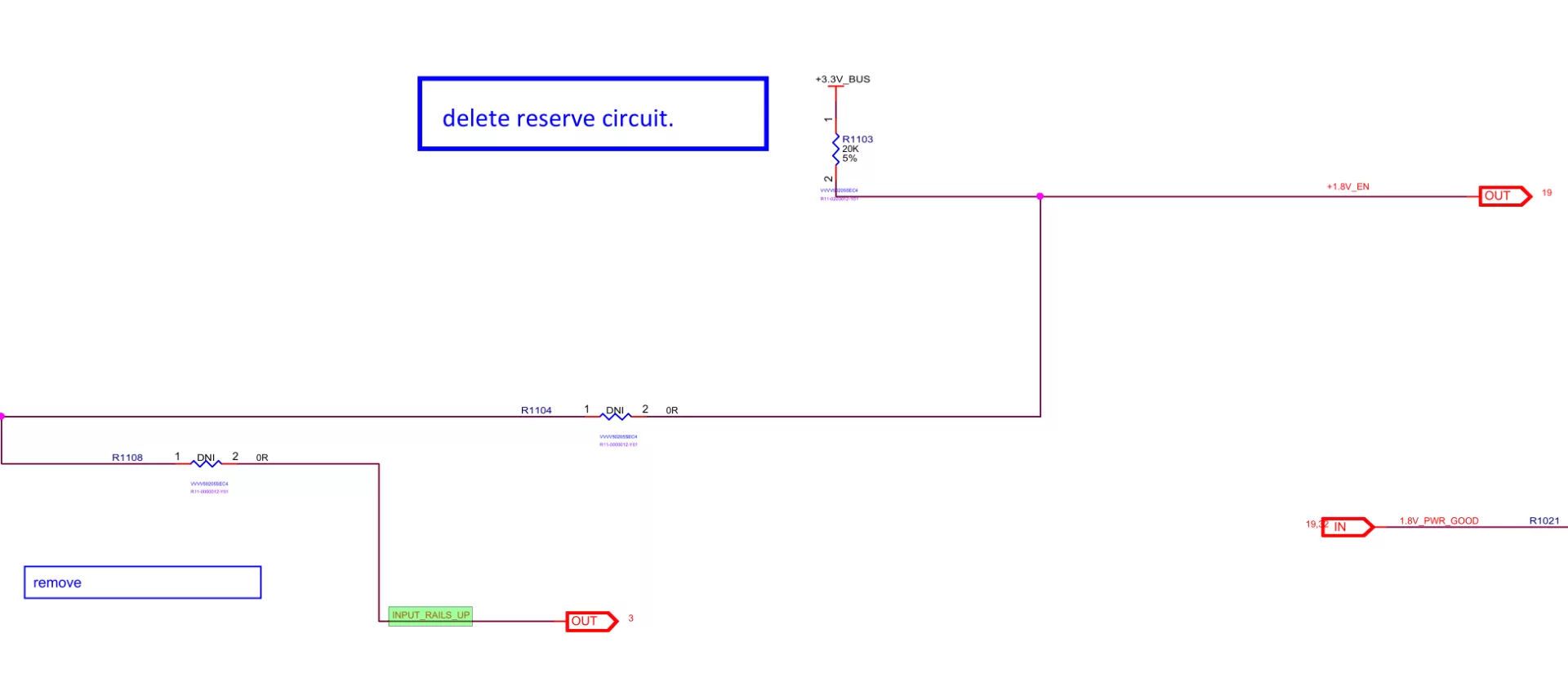

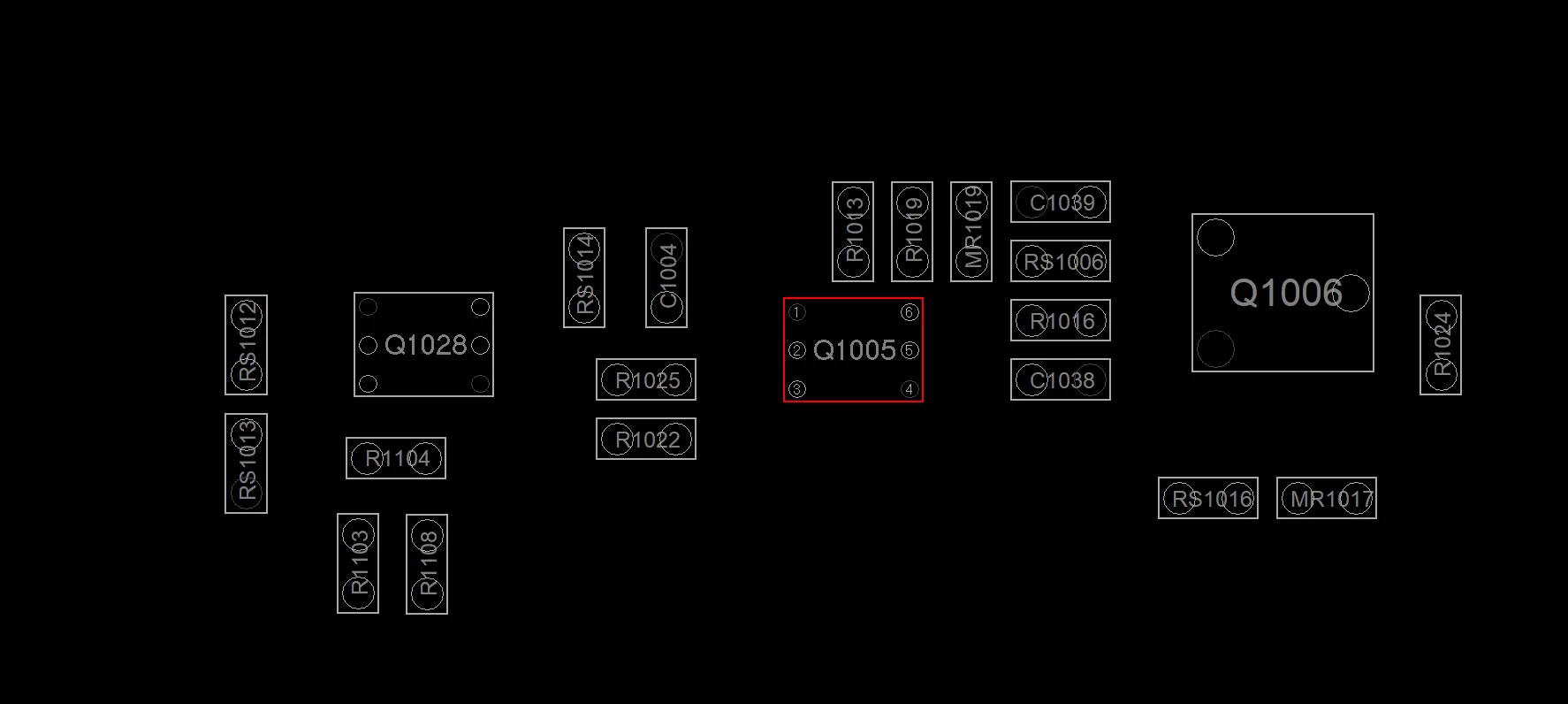

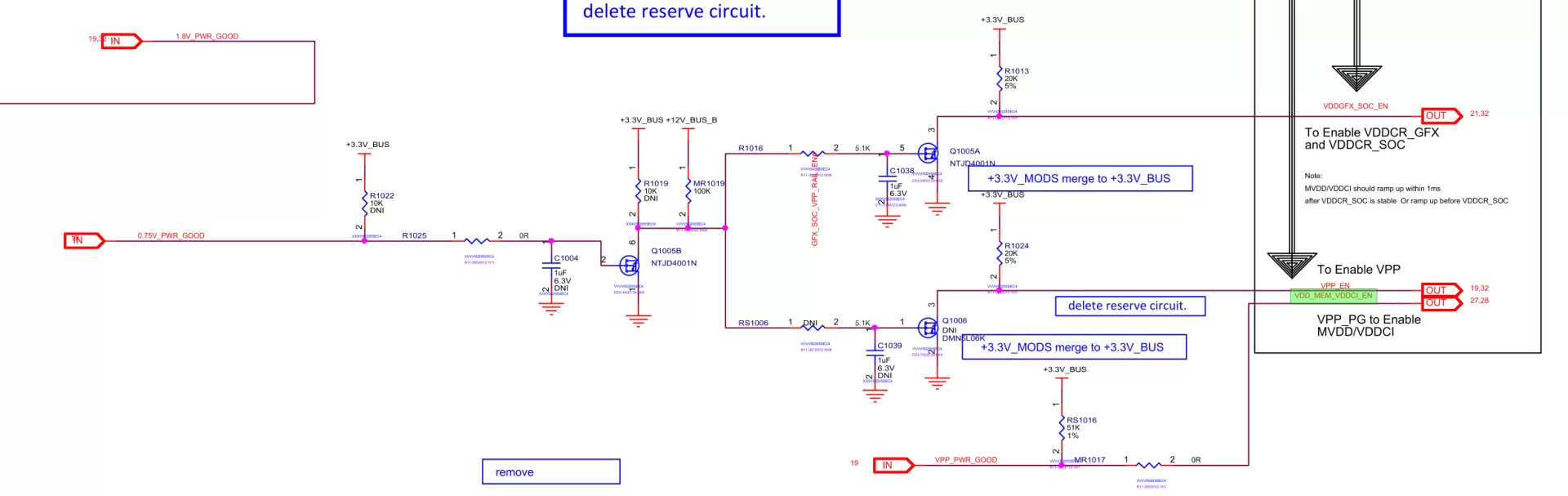

Áp Input_rails_up và +1v8_en đc kéo lên cao thông qua trở R1103 20K và được quản lý bởi Q1028 và Q1000

=> Các Q này lỗi khiến áp không thể kéo lên đủ gây sập lỗi khi chạy nóng

Kết quả : thay toàn bộ 3 Q trên test lại đã có 3v3 và card chạy OK

1 số lệnh điều kiện trên AMD 5xxx 6xxx

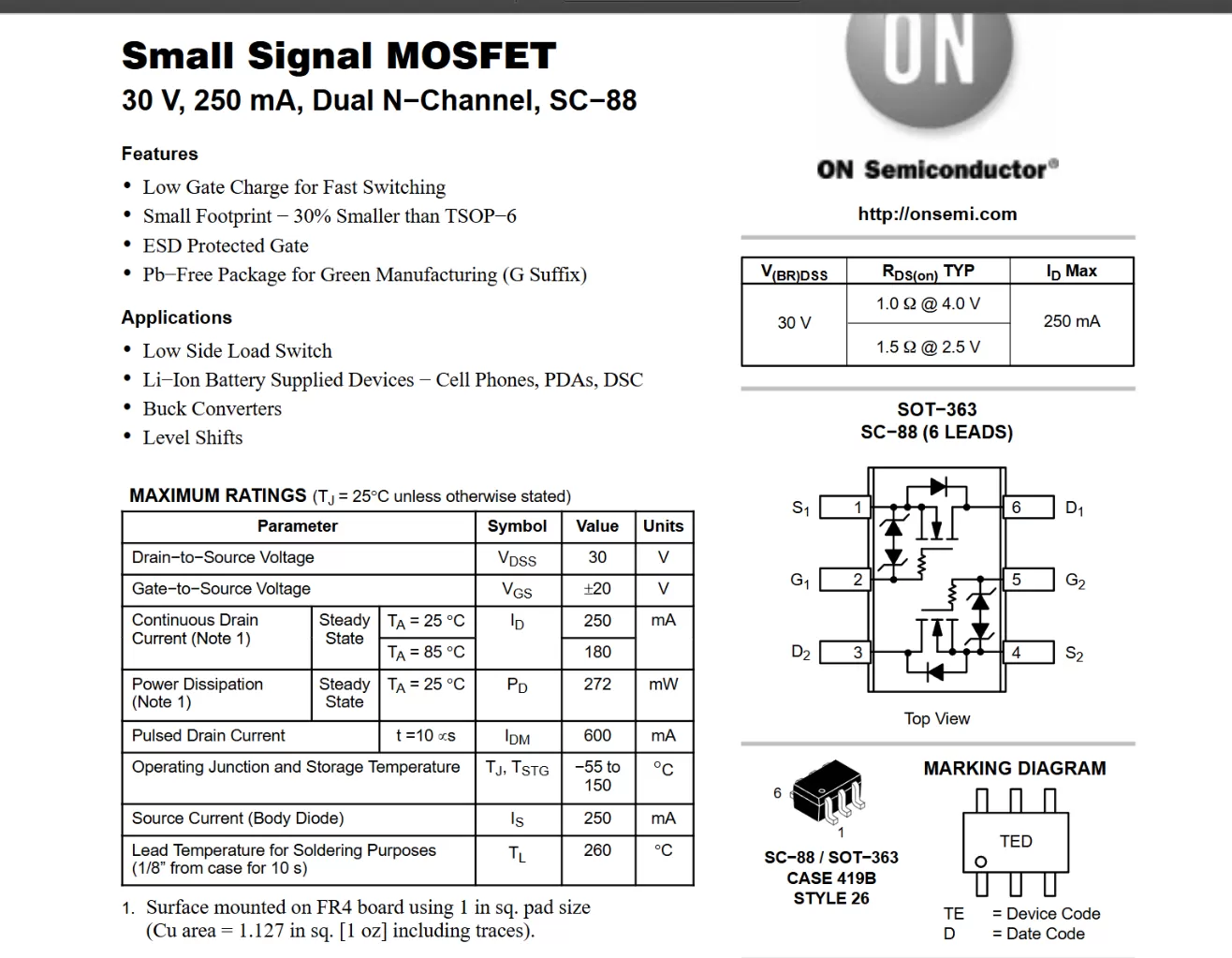

Lệnh EN quản lý thông qua FET 6 chân không giống như NVI qua các con 5 chân

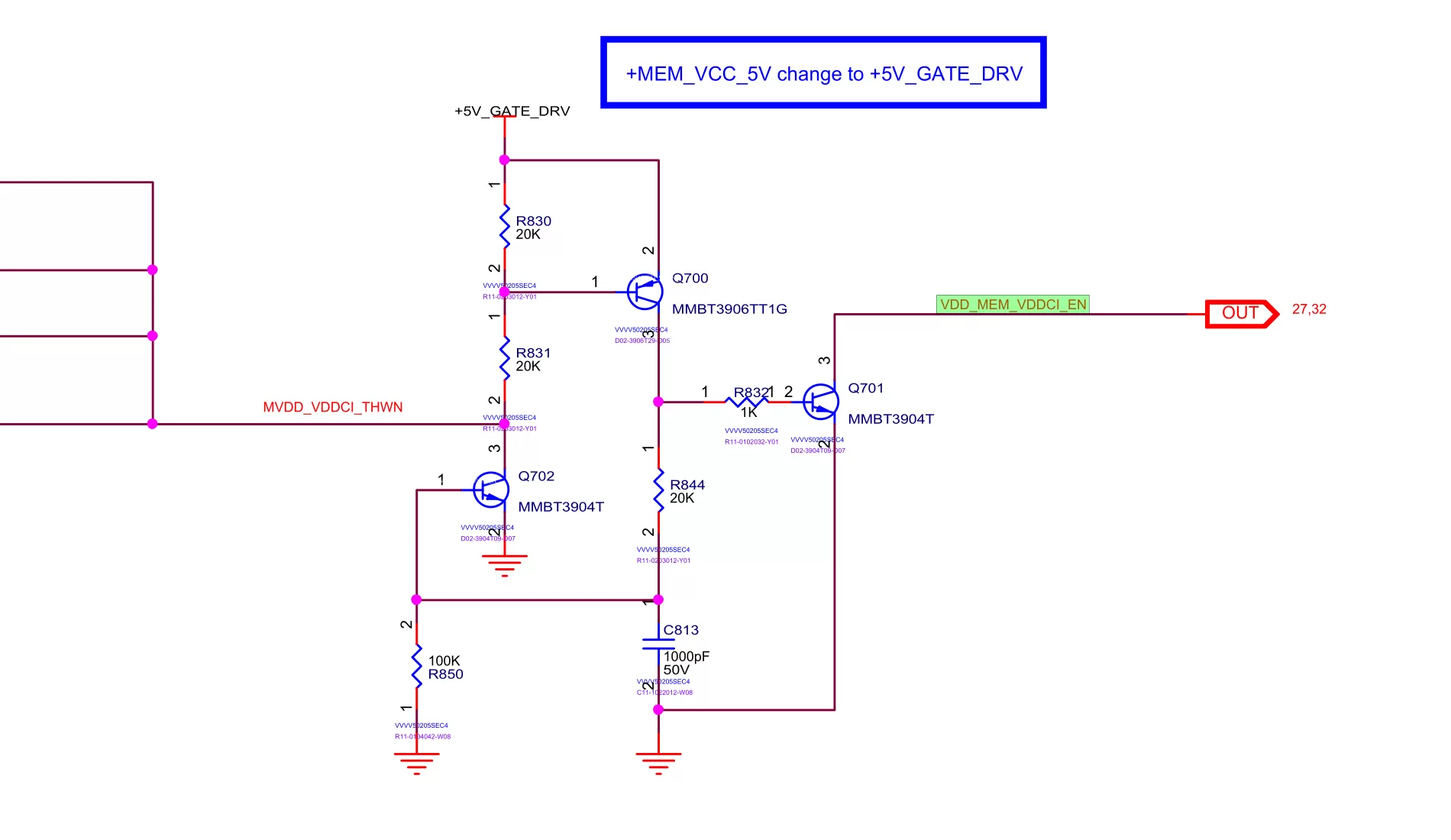

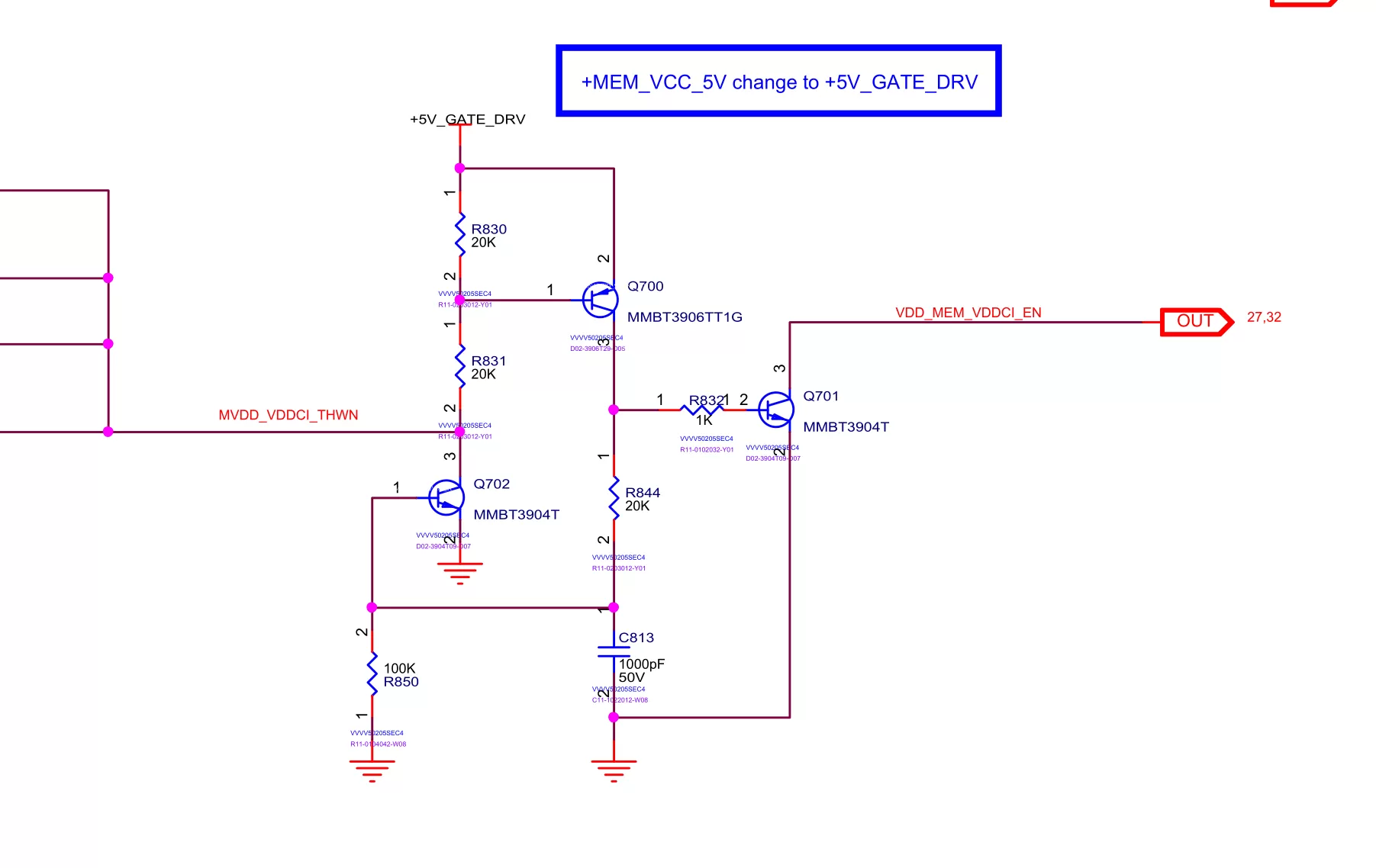

Tín hiệu điều khiển (Input): MVDD_VDDCI_THWN.
Tín hiệu ngõ ra (Output): VDD_MEM_VDDCI_EN (Lệnh mở nguồn).

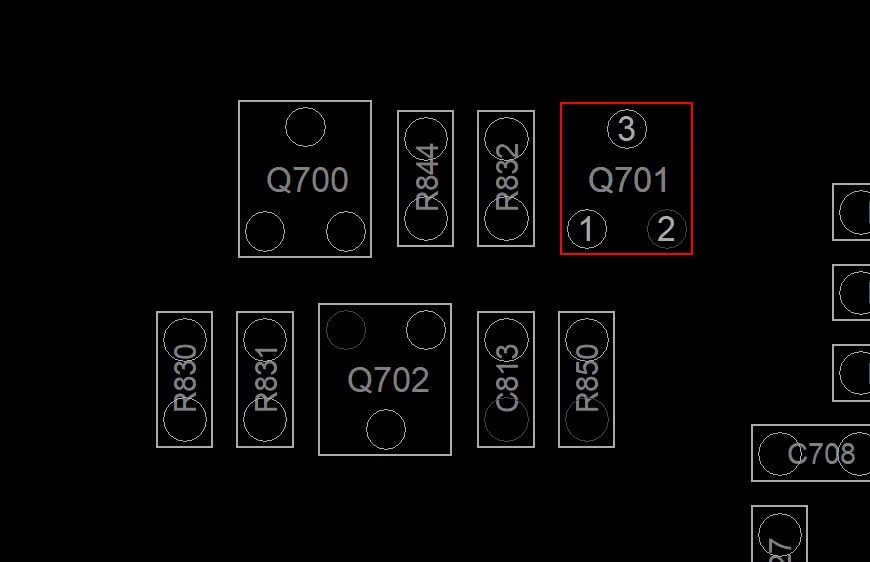

Q702 & Q701: Transistor NPN (MMBT3904T) - Sẽ dẫn (ON) khi điện áp cực Base ở mức Cao.
Q700: Transistor PNP (MMBT3906TT1G) - Sẽ dẫn (ON) khi điện áp cực Base ở mức Thấp hơn cực Emitter.
Khối lọc đầu vào: Tụ C813 (1000pF) giúp lọc nhiễu tần số cao, tránh kích hoạt nhầm. Điện trở R850 (100K) là điện trở kéo xuống (pull-down), đảm bảo khi không có tín hiệu vào, chân Base của Q702 luôn được ghim ở mức 0V một cách ổn định.

Mạch hoạt động theo hai trạng thái logic cơ bản như sau:

Đây là trạng thái hoạt động bình thường, không có cảnh báo lỗi.

Q702 Ngắt: Do tín hiệu vào là 0V, cực Base của Q702 không có điện áp kích, do đó Q702 ở trạng thái OFF.
Q700 Ngắt: Vì Q702 OFF, không có dòng điện nào chảy qua nhánh cực Collector của nó. Điện áp tại cực Base của Q700 được kéo thẳng lên mức nguồn +5V_GATE_DRV thông qua điện trở R830. Điện áp chênh lệch $V_ = 5V - 5V = 0V$ , do đó Q700 (PNP) cũng ở trạng thái OFF.
Q701 Ngắt: Khi Q700 OFF, không có điện áp cấp xuống phía dưới. Cực Base của Q701 bị kéo xuống Mass (0V) thông qua điện trở xả R844 (20K). Do đó, Q701 cũng OFF.
Kết quả ngõ ra: Vì Q701 ngắt, cực Collector của nó (nối với đường VDD_MEM_VDDCI_EN) ở trạng thái trở kháng cao (High-Z). Mạch không can thiệp vào đường lệnh này, cho phép lệnh EN tự do dâng lên mức CAO (thường nhờ một điện trở pull-up ở phía IC nguồn). -> IC nguồn được KÍCH HOẠT (Enabled).

Khi có cảnh báo (ví dụ IC quá nhiệt, tín hiệu THWN bị kéo lên mức logic High).

Q702 Dẫn: Điện áp mức Cao đi vào cực Base làm Q702 (NPN) chuyển sang trạng thái bão hòa ON. Cực Collector của Q702 (chân 3) được nối thông xuống Mass (0V).
Q700 Dẫn: Lúc này, dòng điện từ nguồn +5V_GATE_DRV chảy qua cầu phân áp R830 và R831 xuống Mass. Điện áp tại cực Base của Q700 được tính bằng công thức:

$V_ = 5V \times \frac = 2.5V$

Với cực Emitter đang ở mức 5V, chênh lệch $V_ = 2.5V - 5V = -2.5V$ . Mức điện áp âm này hoàn toàn đủ để kích Q700 (PNP) dẫn bão hòa ON.
Q701 Dẫn: Khi Q700 ON, dòng điện 5V từ cực Emitter đổ sang cực Collector, đi qua điện trở hạn dòng R832 (1K) và kích thẳng vào cực Base của Q701. Nhận được điện áp kích, Q701 (NPN) lập tức chuyển sang trạng thái bão hòa ON.
Kết quả ngõ ra: Khi Q701 ON, chân Collector của nó được nối cứng xuống Mass (GND). Đường lệnh VDD_MEM_VDDCI_EN bị kéo dập xuống 0V (Mức THẤP). -> IC nguồn bị TẮT BẮT BUỘC (Disabled).
